FAIO-5535系列10.1寸嵌入式工控一体机（带CAN）
产品采用瑞芯微RK3288处理器，内置28nm Cortex™-A17四核CPU，工作主频率达1.8GHz，带CAN功能，搭载 Android 7.1.2操作系统，配备10.1寸广视角液晶显示屏和电容触摸屏组成强大的人机交互系统。产品具有外观轻薄、美观、平整、整体契合度高、安装方便、触摸面防护等级达IP65等优势，可满足户内、半户外环境下使用。
13266631104产品规格
核心参数 | CPU处理器 | 瑞芯微RK3288处理器，Cortex™-A17四核，工作频率达1.8GHz |
运行内存 | 标配2G | |
EMMC | 标配8G | |
GPU | ARM Mail G52 2EE | |
系统版本 | Android 7.1.2 | |
屏幕尺寸 | 10.1寸 | |
屏幕亮度 | 450cd/m² | |
最佳分辨率 | 800*1280 | |
颜色数量 | 16.7M | |
对比度 | 800TYP | |
整机尺寸 | 258.1mm*168.9mm*39mm（长*宽*高） | |

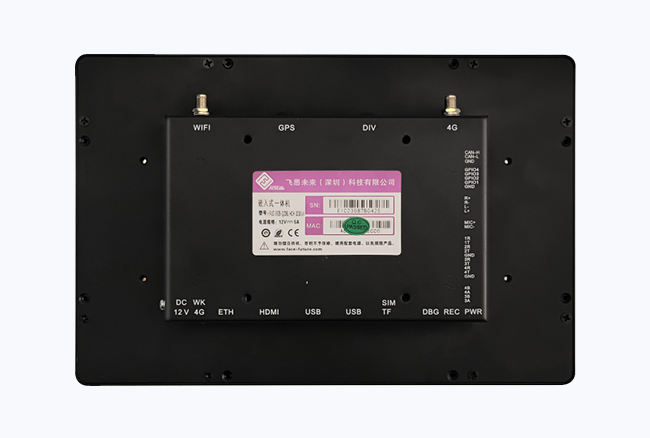

接口参数 | LED指示灯 | 2个指示灯: |
WK：系统运行状态指示灯（绿色）； | ||
4G： 4G模块运行状态指示灯（红色）； | ||

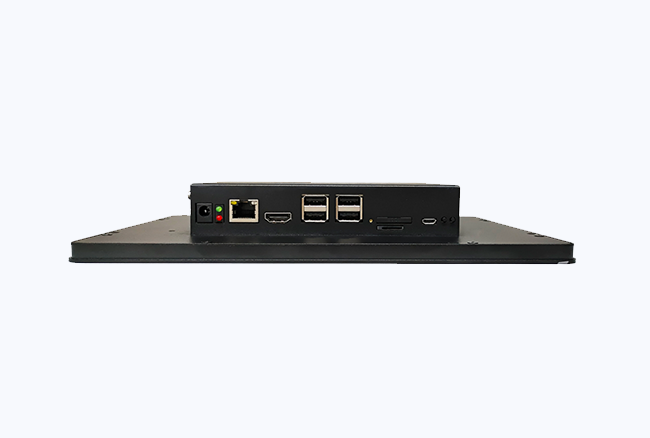

显示接口 | 1路HDMI 1.4接口，支持1080P； | |
USB接口 | 5个USB接口，其中4路USB2.0，接口形式为标准USB Type-A型双层连接器；1个micro-USB接口 | |
通讯接口 | 4个RS232接口（HP2.0-10P座子，其中串口3/4与RS485 A/B互相复用） | |
2个RS485接口（HP2.0-4P座子与RS232串口3/4互相复用） | ||
1个CAN接口（HP2.0-3P座子） | ||
以太网口 | 1个自适应10M/100M的百兆以太网接口，连接器物理形式为RJ-45标准网线插座 | |
音频/功放接口 | 1路双声道音频功放输出接口，最大支持8Ω 10W功率输出； | |
1路单声道 MIC音频输入接口 | ||
调试接口 | 1个DBG接口，接口形式为Micro-USB，用于调试及烧录 | |
物理按键 | 1个“REC”健，为返回/烧录二合一按键；1路“PWR”健，为系统电源按键 | |
天线接口 | 1个WIFI/BT天线接口，1个4G主天线接口，1个4G副天线接口，1个GPS天线接口（选配） | |
SIM卡接口 | 1个标准SIM卡卡托，支持标准SIM卡 | |
TF卡接口 | 1个标准TF卡插座 | |
电源接口 | 1个DC12V/5A DC5.5/2.1插头 | |
GPIO接口 | 4路GPIO接口，3.3V电平，内置弱上拉 | |
模块支持 | WIFI/BT模块 | 标配 WiFi 2.4G 支持 BT4.0, |
2.4G/5GWiFi、1路BT4.2，WiFi标准IEEE802.11a/b/g/n/ac（选配） | ||
4G模块 | 1个Mini-PCIE接口，支持CAT1/CAT4 4G模块， | |
标配广和通4G模块（型号：L716），可选配其他4G模块 | ||
GPS模块 | 1 个，需更换带GPS 4G模块（默认广和通L716）；支持北斗和 GPS 双定位（选配） |
订购信息
型号 | 温度范围 | 操作系统 | 配置说明 |
FAIO-5535-Q208L-HCH-1010-L4-C | -20°C ~ +60°C | Android 7.1.2 | RK3288主控，2G内存，8G存储，带CAN功能，10.1寸触摸显示屏 |
FAIO-5535-Q208L-HCH-1010-L4 | -20°C ~ +60°C | Android 7.1.2 | RK3288主控，2G内存，8G存储，10.1寸触摸显示屏 |
备注：
FAIO-5535-Q208L-HCH-1010-L4后缀不带“C”代表标准接口，不带CAN功能；
FAIO-5535-Q208L-HCH-1010-L4-C后缀带“C”代表带CAN接口。
产品尺寸图
下载RK3288 FAIO-5535系列10.1寸嵌入式工控一体机（带CAN） 产品数据手册
