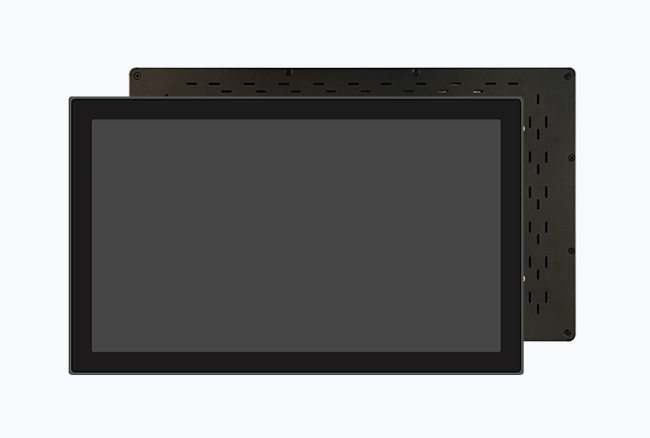

FAIO-5535系列15.6寸嵌入式工控一体机
产品具有外观轻薄、美观、平整、整体契合度高、安装方便、触摸面防护等级达IP65等优势，可满足户内、半户外环境下使用。
◆ 采用瑞芯微RK3288处理器，
◆ 内置28nm Cortex™-A17四核CPU，
◆ 工作主频率达1.8GHz，
◆ 搭载 Android 7.1.2操作系统，
◆ 配备15.6英寸广视角液晶显示屏和电容触摸屏组成强大的人机交互系统。
13266631104产品规格
参数 | ||||
核心参数 | CPU处理器 | 瑞芯微RK3288处理器，Cortex™-A17四核，工作频率达1.8GHz | CPU处理器 | 瑞芯微RK3288处理器，Cortex™-A17四核，工作频率达1.8GHz |
运行内存 | 标配2G（选配4G） | 运行内存 | 标配2G（选配4G） | |
EMMC | 标配8G（选配16G） | EMMC | 标配8G（选配16G） | |
GPU | ARM Mail G52 2EE | GPU | ARM Mail G52 2EE | |
系统版本 | Android 7.1.2 | 系统版本 | Android 7.1.2 | |
屏幕尺寸 | 15.6英寸 | 屏幕尺寸 | 15.6英寸 | |
屏幕亮度 | 250cd/m² | 屏幕亮度 | 250cd/m² | |
最佳分辨率 | 1920*1080 | 最佳分辨率 | 1920*1080 | |
颜色数量 | 16.2M | 颜色数量 | 16.2M | |
对比度 | 600:01:00 | 对比度 | 600:01:00 | |
响应时间 | 25ms | 响应时间 | 25ms | |
视角 | （U/D/L/R）85/85/85/85 | 视角 | （U/D/L/R）85/85/85/85 | |
支持触摸点数 | 10点电容触摸 | 支持触摸点数 | 10点电容触摸 | |
整机尺寸 | （长*宽*高）387mm*236.3mm*47mm | 整机尺寸 | （长*宽*高）387mm*236.3mm*47mm | |
接口参数 | LED指示灯 | 2个指示灯: | LED指示灯 | 2个指示灯: |
WK：系统运行状态指示灯（绿色）； | WK：系统运行状态指示灯（绿色）； | |||
4G： 4G模块运行状态指示灯（红色）； | 4G： 4G模块运行状态指示灯（红色）； | |||
显示接口 | 1个HDMI 1.4接口，支持1080P分辨率； | 显示接口 | 1个HDMI 1.4接口，支持1080P分辨率； | |
USB接口 | 5个USB接口，其中4个USB2.0（标准USB Type-A型双层连接器）；1个micro-USB接口 | USB接口 | 5个USB接口，其中4个USB2.0（标准USB Type-A型双层连接器）；1个micro-USB接口 | |
通讯接口 | 4个RS232接口（HP2.0-10P座子，其中串口3/4与RS485 A/B互相复用） | 通讯接口 | 4个RS232接口（HP2.0-10P座子，其中串口3/4与RS485 A/B互相复用） | |
2个RS485接口（HP2.0-4P座子与RS232串口3/4互相复用） | 2个RS485接口（HP2.0-4P座子与RS232串口3/4互相复用） | |||
以太网口 | 1个自适应10M/100M的百兆以太网接口（RJ-45标准网线插座） | 以太网口 | 1个自适应10M/100M的百兆以太网接口（RJ-45标准网线插座） | |
音频/功放接口 | 1个双声道音频功放输出接口，最大支持8Ω 10W功率输出； | 音频/功放接口 | 1个双声道音频功放输出接口，最大支持8Ω 10W功率输出； | |
1个单声道 MIC音频输入接口 | 1个单声道 MIC音频输入接口 | |||
调试接口 | 1个DBG接口，接口形式为Micro-USB，用于调试及烧录 | 调试接口 | 1个DBG接口，接口形式为Micro-USB，用于调试及烧录 | |
物理按键 | 1个“REC”健，为返回/烧录二合一按键；1路“PWR”健，为系统电源按键 | 物理按键 | 1个“REC”健，为返回/烧录二合一按键；1路“PWR”健，为系统电源按键 | |
天线接口 | 1个WIFI/BT天线接口，1个4G主天线接口（标配），1个4G副天线接口（选配），1个GPS天线接口（选配） | 天线接口 | 1个WIFI/BT天线接口，1个4G主天线接口（标配），1个4G副天线接口（选配），1个GPS天线接口（选配） | |
SIM卡接口 | 1个标准SIM卡卡槽（带卡托） | SIM卡接口 | 1个标准SIM卡卡槽（带卡托） | |
TF卡接口 | 1个标准TF卡插座 | TF卡接口 | 1个标准TF卡插座 | |
电源接口 | 1个DC12V/5A电源座子（DC5.5/2.1） | 电源接口 | 1个DC12V/5A电源座子（DC5.5/2.1） | |
GPIO接口 | 4路GPIO接口，3.3V电平，内置弱上拉 | GPIO接口 | 4路GPIO接口，3.3V电平，内置弱上拉 | |
模块支持 | WIFI/BT | 标配 WiFi 2.4G 支持 BT4.0, | WIFI/BT | 标配 WiFi 2.4G 支持 BT4.0, |
2.4G/5GWiFi、1路BT4.2，WiFi标准IEEE802.11a/b/g/n/ac（选配） | 2.4G/5GWiFi、1路BT4.2，WiFi标准IEEE802.11a/b/g/n/ac（选配） | |||
4G模块 | 1个Mini-PCIE接口，支持CAT1/CAT4 4G模块， | 4G模块 | 1个Mini-PCIE接口，支持CAT1/CAT4 4G模块， | |
GPS模块 | 1 个，需更换带GPS功能4G模块；支持北斗和 GPS 双定位（选配） | GPS模块 | 1 个，需更换带GPS功能4G模块；支持北斗和 GPS 双定位（选配） | |
订购信息
型号 | 温度范围 | 操作系统 | 配置说明 |
FAIO-5535-Q208L-15OF-HTC9X | 0°C ~ +60°C | Android 7.1.2 | RK3288主控，2G内存，8G存储，15.6英寸电容触摸屏 |
FAIO-5535-Q416L-15OF-HTC9X | 0°C ~ +60°C | Android 7.1.2 | RK3288主控，4G内存，16G存储，15.6英寸电容触摸屏 |
产品尺寸图
下载RK3288 FAIO-5535系列15.6寸嵌入式工控一体机 产品数据手册
