FCB-06CR充电柜主板
FCB-06CR系列是基于GD32F103控制器的充电柜主控板。产品集成6路可控电源输出口，板载4G Cat 1通讯模块，支持NANO SIM卡，可单机工作，亦可通过RS485级联端口工作于从机模式。主板支持烟雾传感器、柜门电控锁接口、锁状态检测、充电功率测量等功能，适用于各类动力蓄电池、锂电池的存放和充电，广泛用于工厂、仓库、住宅区等电动自行车充电存放管理场所。
13266631104产品规格
参数
处理核心
◆ GD32F103控制器；
基础接口
◆ 1路风扇接口；
◆ 1路RS-485接口；
◆ 6路交流220V控制输出口，带电流检测，最大电流10A；
◆ 6路NTC温度传感器接口；
◆ 6路LED灯接口；
◆ 2路TTL串口；
◆ 1路烟雾传感器；
◆ 1路扩展传感器接口（水浸）；
◆ 1路4G通信模块接口；
◆ 1路NANO Sim卡接口；
其它接口
◆ 1路交流220V输入口；
◆ 1路直流12V输入口；
◆ 1路后备电池输入口；
◆ 2路指示灯；
◆ 4位地址拨码开关（级联使用）；
◆ 1路系统复位按键
订购信息
型号 | 温度范围 | 操作系统 |
FCB-06CR | -40°C ~ +85°C | -- |

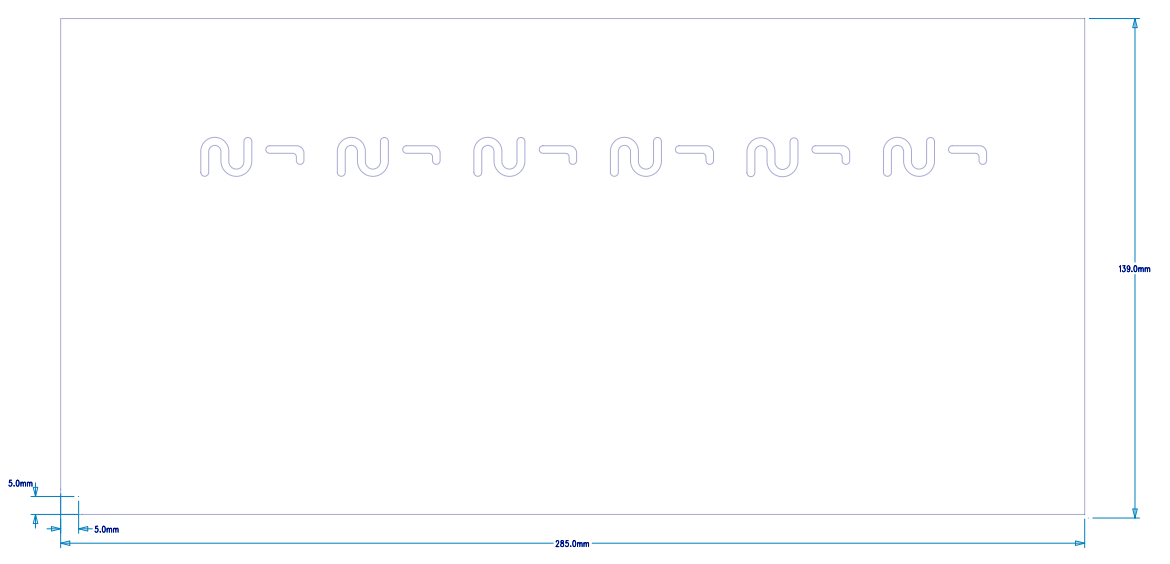

产品尺寸图
下载FCB-06CR充电柜主板规格书
